AccuSizer A7000 & A9000 系列(Entegris)


AccuSizer 系列计数粒度分析仪具有高灵敏度,高分辨率,高达1024数据通道的特点。在检测液体中的颗粒浓度的同时精确测量颗粒的粒径分布,结合全新一代AccuSizer软件的强大分析功能,通过真实精细的分布结果,广泛服务于精细化工、半导体、医药、光电、过滤等领域。

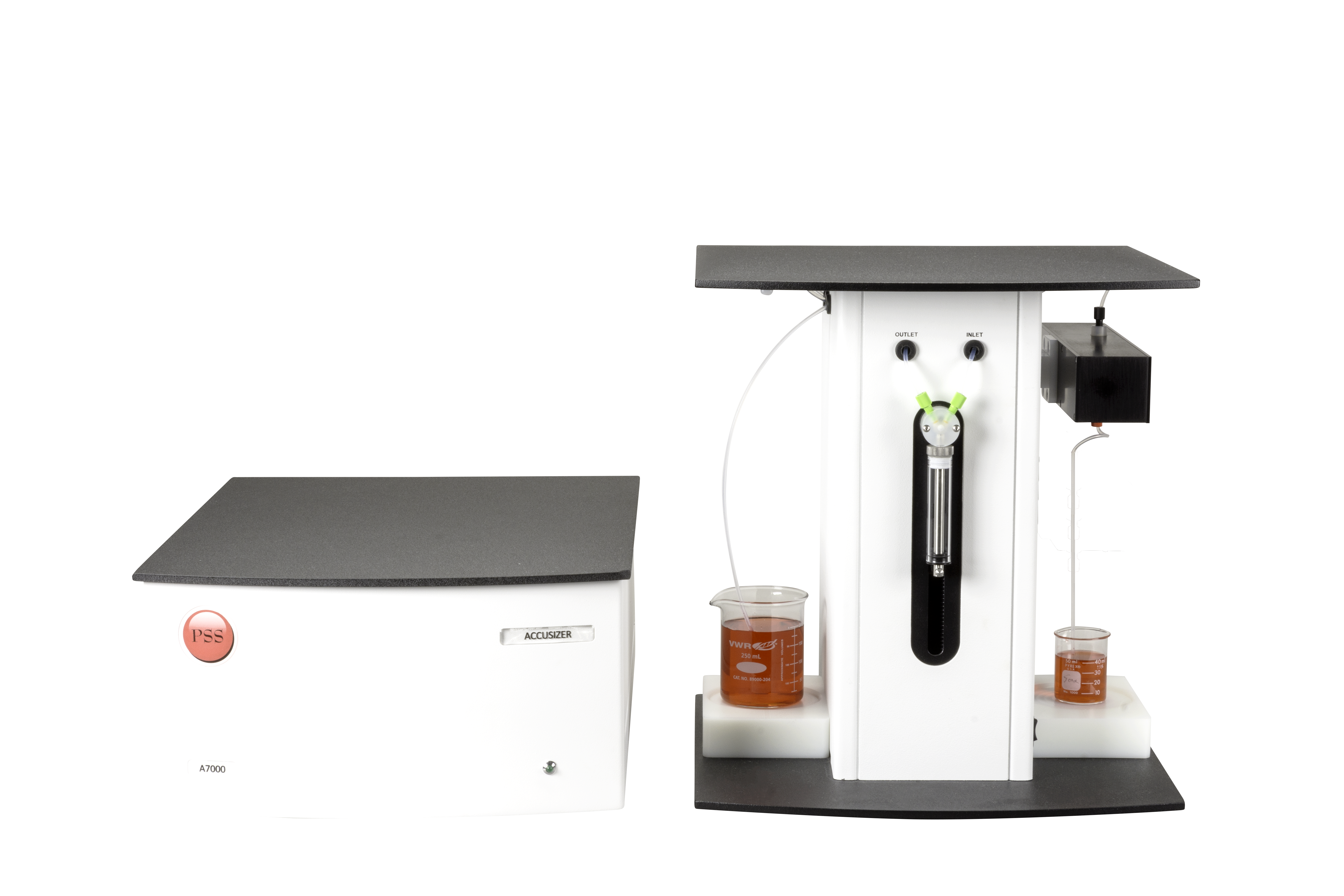

AccuSizer A7000 SIS



检测范围:0.5μm-400μm

样品浓度:10000个/mL



可根据样品特性,选配不同的进样系统。不仅可以检测常规液体样本,也可检测油品样本,搭载特殊进样器可实现高粘样品的检测。 应用:光电材料(PI、光刻胶)、IVD、净水、清洗液、刻蚀液、墨水、过滤、精密零部件洁净度、3D打印材料等。

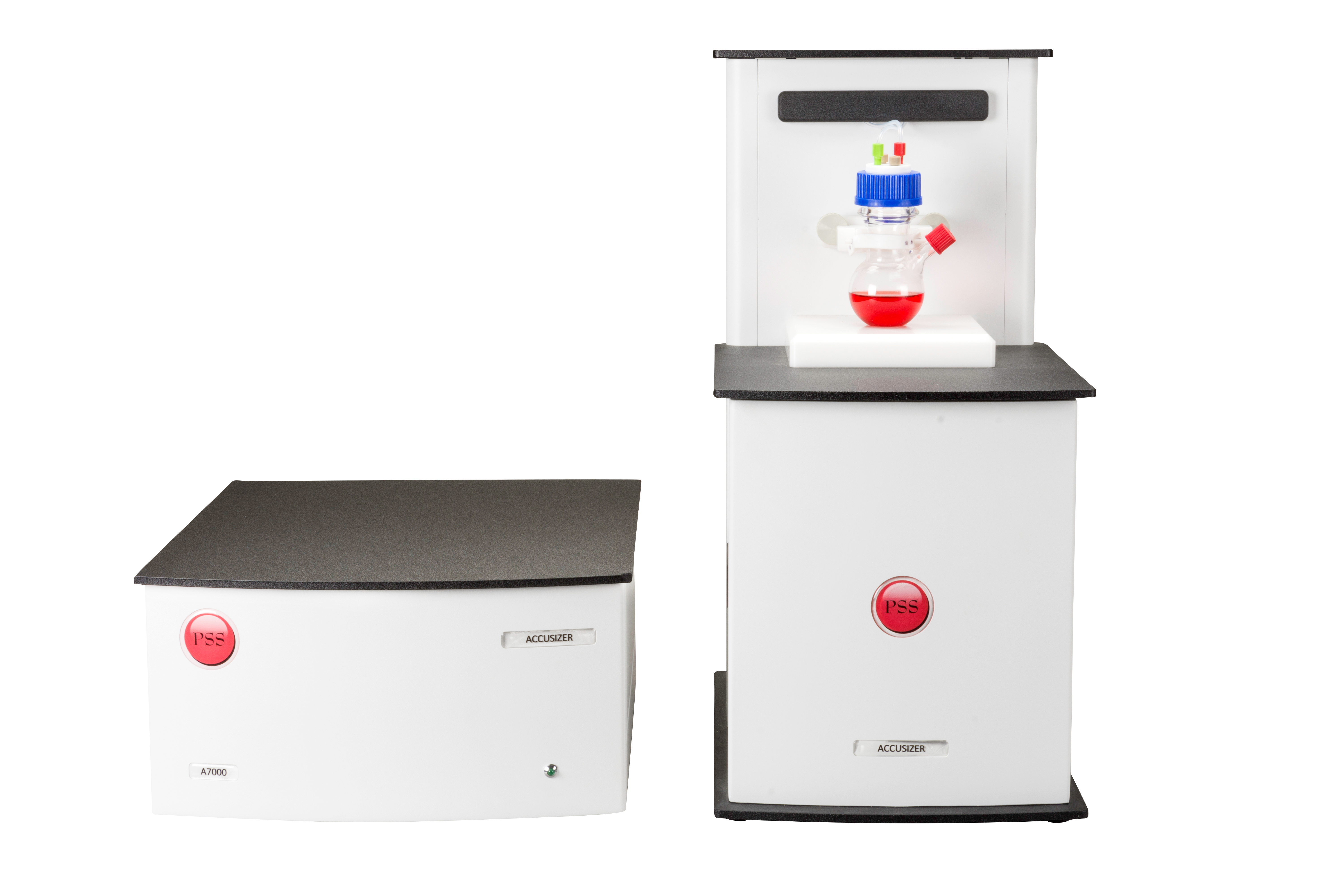

AccuSizer A7000 AD 多功能自动计数粒度仪



检测范围:0.5μm-400μm

样品浓度:109个/mL



采用自动稀释模式,可以有效将高浓度样品快速稀释至合适浓度并进行检测。单次测试可统计几十万颗粒子,确保检测准确,完整可靠。 应用:医药(乳剂、佐剂、脂质体、原料药、混悬剂、微球、微泡等)、墨水、电池正负极材料、3D打印材料、硅微粉、陶瓷浆料等





AccuSizer A7000 APS 全自动计数粒度仪



检测范围:0.5μm-400μm

样品浓度:1011个/mL



采用全自动二步稀释结合定量环进样,封闭式检测空间,一体化检测流程。实现了真正的单接口,一站式检测,操作简便,测试结果稳定可靠。

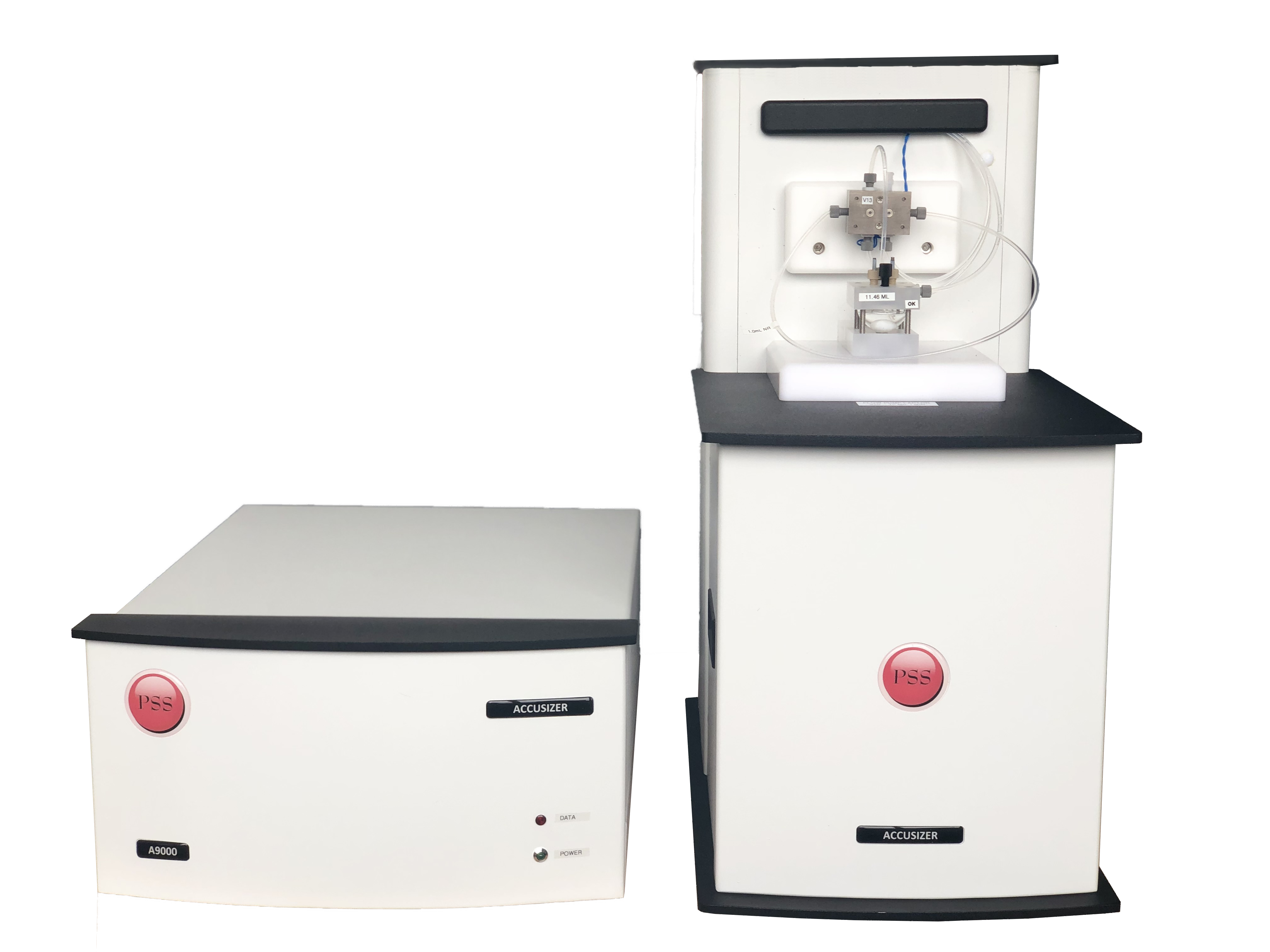

AccuSizer A9000 FX Nano高浓度纳米颗粒计数器



检测范围:0.15μm-200μm

样品浓度:1012个/mL



采用自动稀释模式,可以有效将高浓度样品快速稀释至合适浓度并进行检测。采用创新的可聚集光束(Focus Beam)传感器和单粒子光学传感计数(SPOS)传感器,最低检测下限可至0.15μm。 应用:半导体(CMP Slurry)、纳泡,纳米制剂如蛋白注射剂等



AccuSizer 系列采用模块化设计。注射式进样系统适用于精确小体积采样,可自由搭配不同规格注射器便于控制一次进样体积,也可以多次检测合并数据分析,快速分析,操作简易。传感器独立安装方便拆卸,利于维护维修、便于更换其他型号传感器,全自动进样器可大大节省操作时间和人工成本。

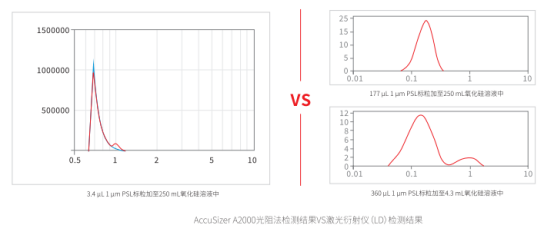

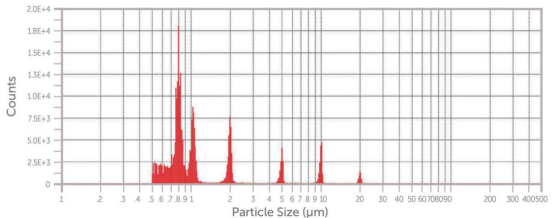

PSS的SPOS技术具有1024个数据通道,具有较高分辨率。对颗粒计数器而言,数据通道是指在检测量程范围内,按照粒径大小划分的精细程度。通道数越高,则划分的越精细,展现出来更加真实的颗粒分布情况。能为复杂注射剂提供更精确的数据,为研发保驾护航。





灵敏度高达10PPT等级,哪怕只有痕量的颗粒通过传感器,也可以精准检测出来。针对不溶性微粒检测,只有不错过每一颗颗粒,才能带来更真实的结果。高灵敏度的传感器,才能确保检测结果更真实,助力质量部门找到问题根源。

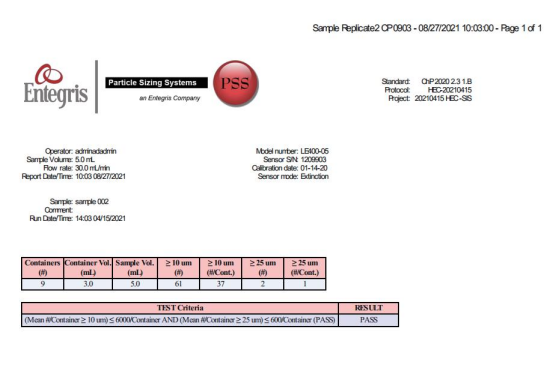

AccuSizer具备仪器控制、数据采集、数理统计分析、出具报告以及权限管理、用户管理、数据安全性、审计追踪和电子签名等功能,符合FDA 21 CFR Part11法规对数据完整性的要求。符合cGMP的管理规范。仪器自动集成各国药典标准的法规报告模板,支持自动或手动出具相应报告。支持自定义报告和全通道报告等模式,支持报告重新出具、电子签名、一键转化为excel格式,报告模板管理等功能。



工作原理



传感器——LE传感器(单颗粒光学传感技术 SPOS)



AccuSizer 7000采用单颗粒光学传感技术(SPOS),单个粒子通过狭窄的光感区时阻挡了一部分入射光,引起到达检测器的入射光强度瞬间降低,强度信号的衰减幅度理论上与粒子横截面(假设横截面积小于光感区的宽度),即粒子直径的平方成比例。用标准粒子建立粒径与强度信号大小的校正曲线。仪器测得样品中颗粒通过光感区产生的信号,根据校正曲线计算出颗粒粒径。传统光阻法的范围下限一般到1.5μm。AccuSizer通过光散射增加对小粒子的灵敏度,将单颗粒传感器的计数下限拓展至0.5μm。

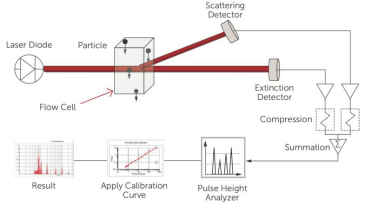

单颗粒光学传感技术(SPOS)原理图



传感器——可聚集光束传感器(基于光阻法的可聚集光束 Focus Beam)



AccuSizer A9000颗粒计数器采用双传感器模式,在原有单颗粒光学传感技术(SPOS)传感器的基础上,再搭载一个基于光阻法的可聚集光束(Focus Beam)原理的传感器。Focus Beam原理,聚集的激光光束水质透过流动样品池,当老子自由通过样品池的光感区域时发生光散射,散射光将通过散射透镜聚集在光散射的检测器上,产生脉冲信号,检测器将脉冲信号转换成相应的粒径大小。

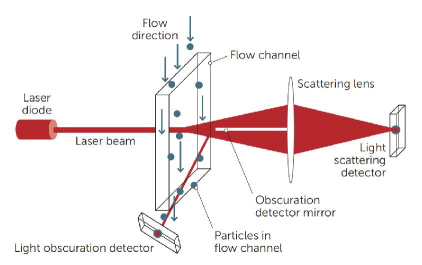

可聚集光束(Focus Beam)原理图



进样器——自动稀释系统(AccuSizer A7000)



ACCuSizer A7000 系列具有两套自动稀释系统,分别是自动稀释系统和二步稀释系统。该系统可将超高浓度样品稀释至目标浓度,减少人工稀释的误差和时间成本。将样品自动稀释后,保证粒子"单个"通过传感器,开始采集数据。系统根据稀释因子自动还原样品的原始颗粒浓度,解决了高浓度样品的检测难题。



自动稀释系统原理图

二步稀释系统原理图

























进样器——自动稀释系统(AccuSizer A9000)



AccuSizer A9000 FX Nano采用全自动稀释机制,将高浓度样品稀释到目标浓度,确保颗粒在合适浓度范围内通过传感器,然后再采集数据,同时获得颗粒粒径大小和数量,从而实现对高浓度样品的精确检测,再根据稀释因子还原样品原始颗粒大小和浓度信息。



应用

光电材料(PI、光刻胶)、IVD、净水、清洗液、刻蚀液、墨水、过滤、精密零部件洁净度、3D打印材料、医药(乳剂、佐剂、脂质体、原料药、混悬剂、微球、微泡等)、墨水、电池正负极材料、3D打印材料、硅微粉、陶瓷浆料等。

型号

A7000 SIS

A7000 AD

A7000 APS

A9000 FX Nano

分析方法及原理

基于光阻法的单颗粒光学传感技术

基于光阻法的可聚集光束原理+单颗粒光学传感技术

检测范围

标准配置0.5μm-400μm(可拓展至0.15μm-5000μm)

0.15μm-200μm

样品类型

水相/有机相

水相

水相

水相

通道数量

1024

1024

1024

64

自定义通道数

32

32

32

32

粒径准确度

≥98%

≥98%

≥98%

±5%

流速准确度

/

/

/

±5%

体积准确度

/

/

/

±5%

计数准确度

/

/

/

±10%

流速范围

10-100mL/min

60-120mL/min

60-120mL/min

15mL/min

最小进样量

160μL

5μL

5μL

0.2mL

取样方式

自动

手动

自动

手动/自动

取样环

/

/

标配∶0.5mL、1mL、3mL、5mL

/

稀释方式

/

自动稀释

全自动二步稀释

自动稀释

样品浓度限值

10000个/mL

109个/mL

1011个/mL

1012个/mL

符合标准

ISO16232,ISO4406,ISO16889,NSF34,

YY0267-2016,USP788/789/1788,

CP0903, ISO11171,ACFTD,

MTD,NAS1638,NAVAIR,PSL等

CE等

USP729;CP;CE等



样品混合池

/

30mL/100mL/250mL

30mL



稀释剂

/

超纯水

超纯水

超纯水

搅拌器



磁力搅拌(转速可调)

分析软件及操作系统



支持系统

Windows 7 及以上操作系统

实验室研发版软件



符合 21 CFR Part 11规范的

法规分析软件



电源选项

220-240VAC 50Hz

或100-120VAC 60Hz

220-240VAC 50Hz

或100-120VAC 60Hz

220-240VAC 50Hz

或100-120VAC 60Hz

220-240VAC 50Hz

或100-120VAC 60Hz

外形尺寸

数据处理器∶48cm*36cm*19cm

进样器∶41cm*41cm*37cm

数据处理器∶48cm*36cm*19cm

进样器∶49cm*28cm*57cm

数据处理器∶48cm*36cm*19cm

进样器∶49cm*28cm*57cm

数据处理器∶48cm*36cm*19cm

进样器∶49cm*28cm*57cm

重量

约21kg

约41kg

约41kg

约30kg



注:以实际样品为准

标配,随箱自带

  选配,单独购买
